asus z370-a prime ssd nvme 교체, 설치 방법



간단하게 설명한다



포트는 2개가 있다.

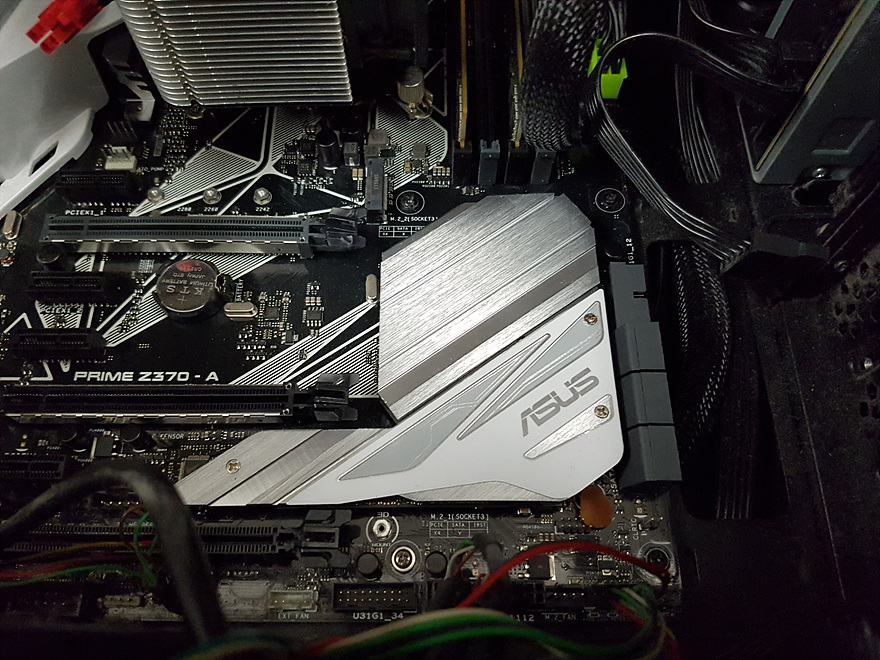

1번은 방열판이 없고

2번은 방열판이 있다.



1번에 설치하면 방열판이 없고,

2번은 방열판이 있다.

방열판 뜯어내면, 파란색 비닐이 나오고, 그안에 껌같은게 붙어있는데, 파란색 비닐은 때고, 껌같은거는 사용하는거다.

써멀구리스같은거라고 보면 됨.



그리고, m2 슬롯 사용시 다른 포트를 못쓰는게 있다.



 asus prime z370-a m2슬롯사용시 주의.


보드에는 m2슬롯이 두곳이있습니다

방열판아래있는곳은 m2 pcle/sata 위쪽 그래픽카드부근쪽에있는건 m2 pcle



위쪽에있는 m2슬롯을 사용시 sata 5/6 번 두개가 막히고

아래쪽에있는 m2슬롯 "sata" 모드사용시 sata 1번슬롯이 막히게됩니다

아래쪽에있는 m2슬롯 "pcle x4" 모드사용시 sata 5/6번슬롯이 막히게됩니다







메인설명서에도 pcle모드 사용시에 대한 포트막힘이 설명이 안되있어서 오늘 m2온김에 테스트 했습니다.

sata/pcle 선택은 바이오스 설정에서 선택하실수있습니다



+ 당연하지만 NVMe 지원됩니다.





아래는 이미지를 첨부한 내용

​

​

내가 사용하는 ASUS Prime Z370-A 메인보드에는

m.2 형식의 SSD를 장착할 수 있는 곳이 2군데 있다.

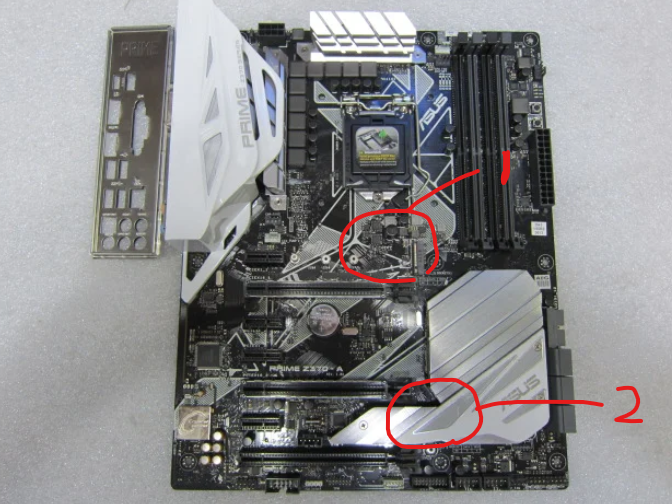

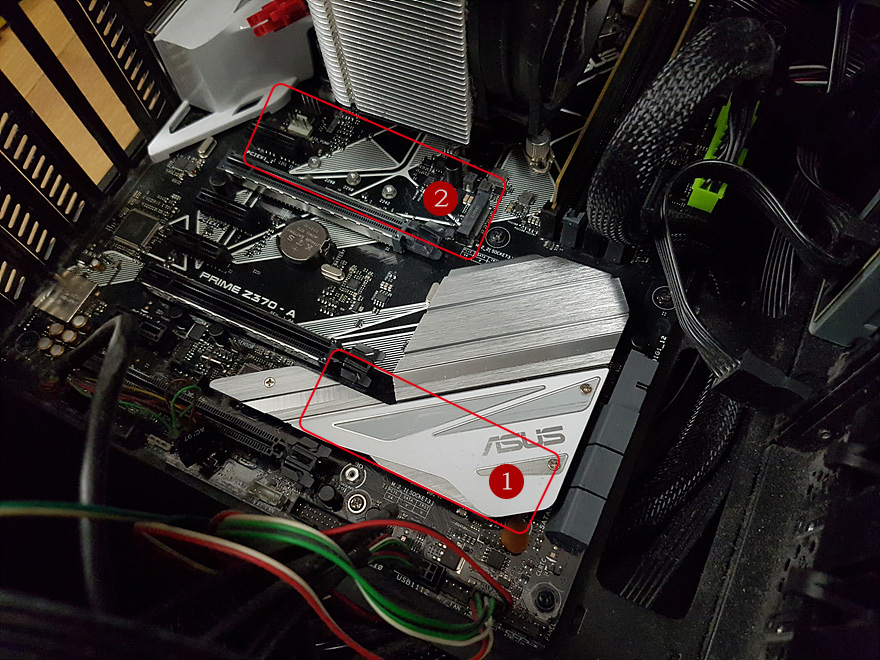

사진에서 1번 메인 소켓(M.2_1)이 위치한 곳이고

2번은 세컨 소켓(M.2_2)이라고 보면 된다.

2개의 소켓이 각각 성능이 다를 수 있으니 처음 장착하는

NVMe M.2 SSD는 1번 소켓에 장착을 하여야 한다!!

(이 부분은 아래쪽에서 다시 기술 하겠다)

​

​

여기서 잠깐!!

NVMe M.2 가 무엇인지 뜻이라도 알고 가자!

​

​

​

NVMe는

Non-Volatile Memory Express 의 약자이다.

즉 비휘발성 기억장치 익스프레스 정도로 해석할 수 있겠다.

컴퓨터의 주요 부품인 RAM과 생김새는 비슷하지만

RAM에 저장된 데이터는 컴퓨터가 꺼지면 없어지는

휘발성 메모리인데 반해

NVMe는 컴퓨터 전원이 꺼져도 저장된 데이터는 없어지지 않는다는 뜻이므로

HDD 처럼 저장 공간으로 사용할 수 있다는 것이다.

그것도 아주 빠른 속도로 말이다 ㅎ

​

​

M.2는 단순히 커넥터 규격이라고만 알고 있으면 될 듯 하다.

그렇기 때문에 M.2 커넥터를 사용하기 위해서는

메인보드에서 이를 지원해야 사용할 수 있고

M.2 커넥터를 사용한다고 해서

모두 다 NVMe 방식이 아니라는 것이다.

​

NVMe는 그래픽 카드가 사용하는 버스 방식인

PCI Express로 연결되는 방식이기 때문에

기존 최대 6Gbps의전 전송 속도를 가진 SATA3 방식보다

NVMe는 최소 10Gbps 대여폭의 전송 속도를 끌어낼 수 있다.

​

​

M.2는 폼팩터(Form Factors)의 종류에 따라

구분 되기도 하는데

데스크탑에서 가장 많이 사용하는 것은 2280 이다.

이는 가로 22mm, 세로 80mm 의 크기를 의미하는 숫자이므로

참고로 알고 있으면 될 듯 하다.

​

​

그러므로 M.2 2280 이라는 SSD는

SATA 방식과 NVMe 방식 2가지가 있으니

꼭 확인하고 구매해야 한다.

​

​

​

​

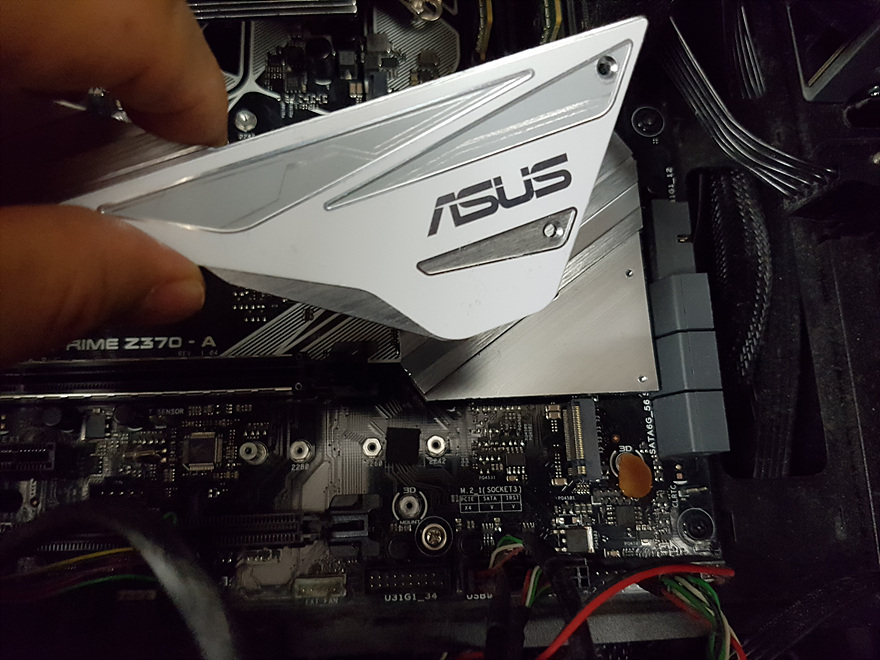

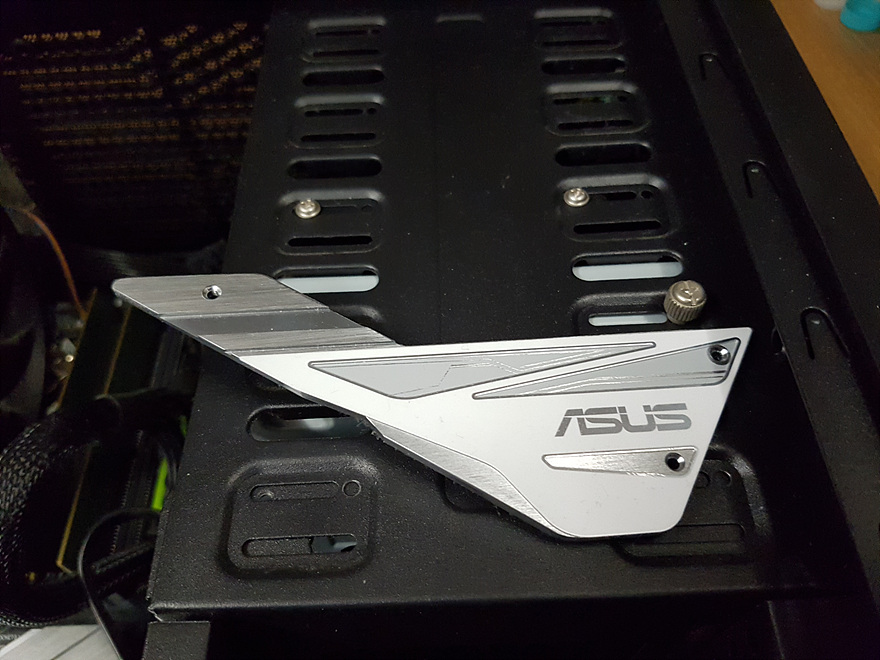

M.2_1 소켓이 있는 자리에 설치하기 위해서는 방열판을 떼어야 한다.

​



저기 떼어낸 방열판이 M.2 SSD의 발열도 식혀주는 역할을 한다

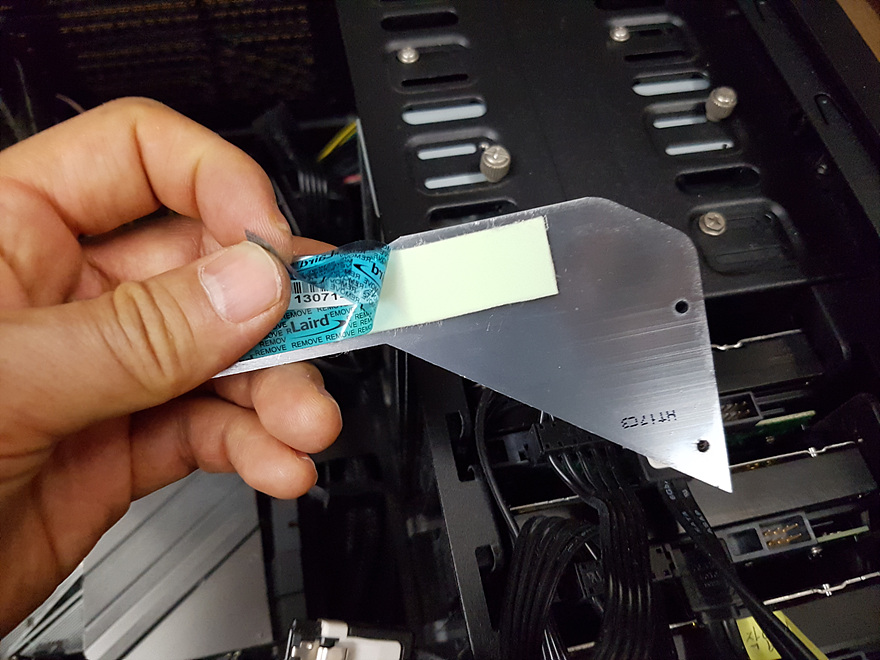

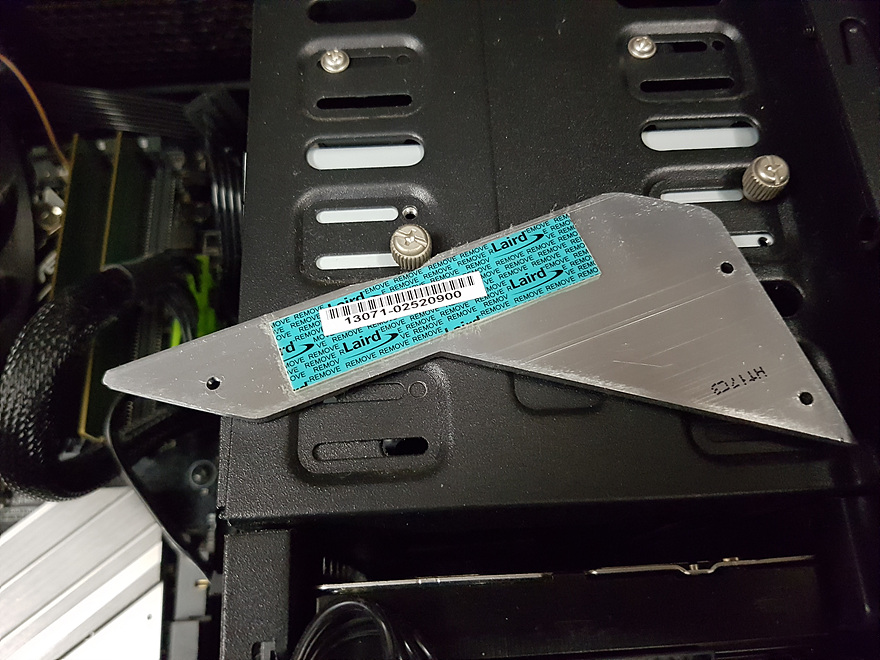

방열판 뒷면에는 푹신한 스폰지 같은 것이 붙어 있는데

아마도 열 전도율을 더 좋게 하거나 M.2 폼팩터를 보호도 겸할 수 있는 부분이라 생각된다.

​

비닐만떄고 사용한다. 껌같은거는 사용해야한다. 나는 모르고 떘따가... 찢어져서 다시 붙여서 사용함

​

​

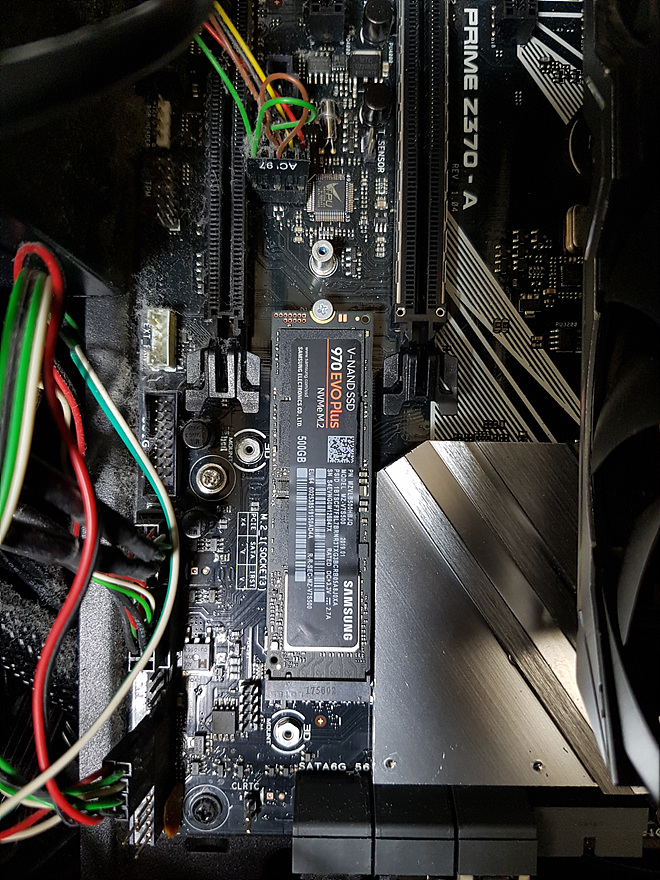

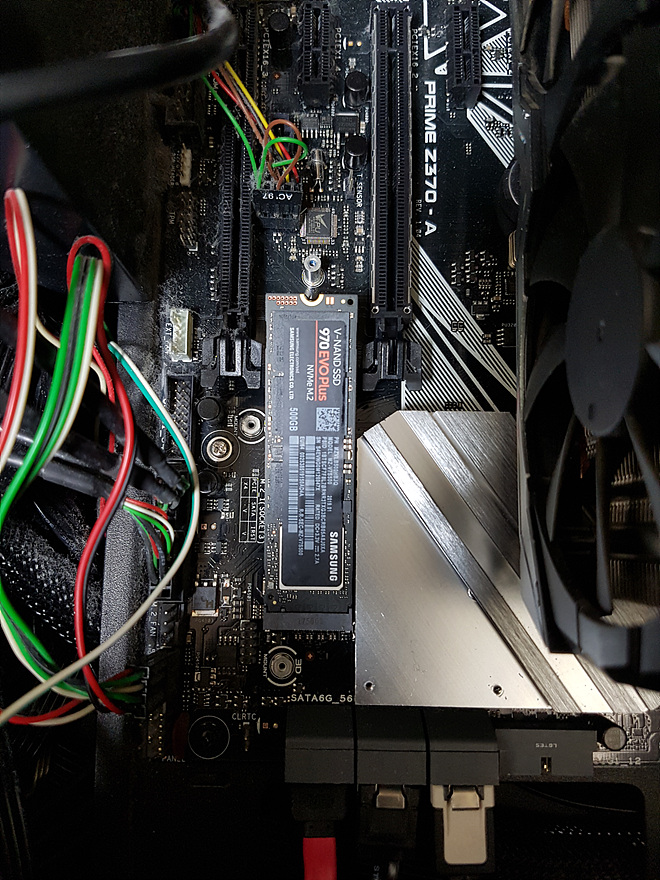

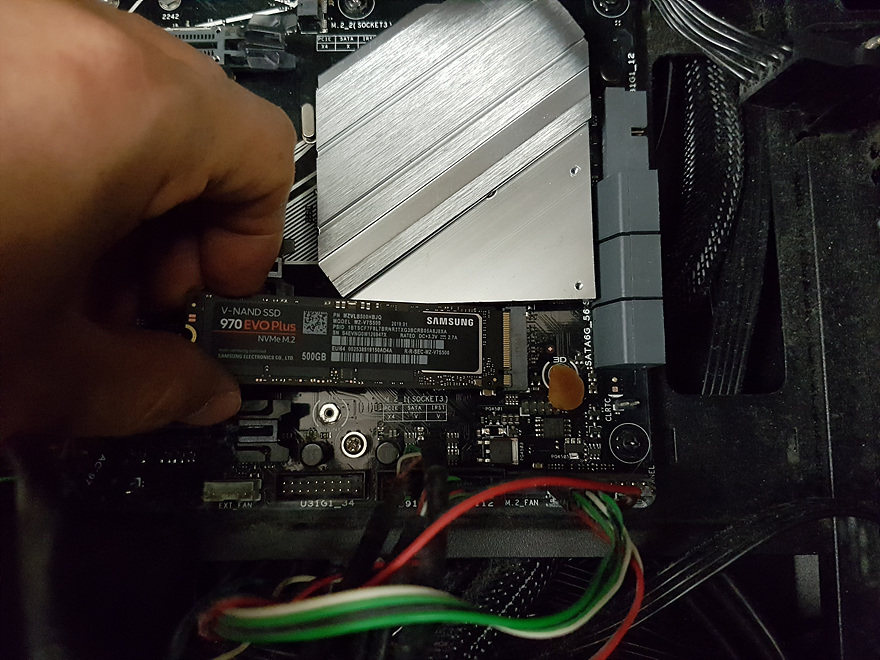

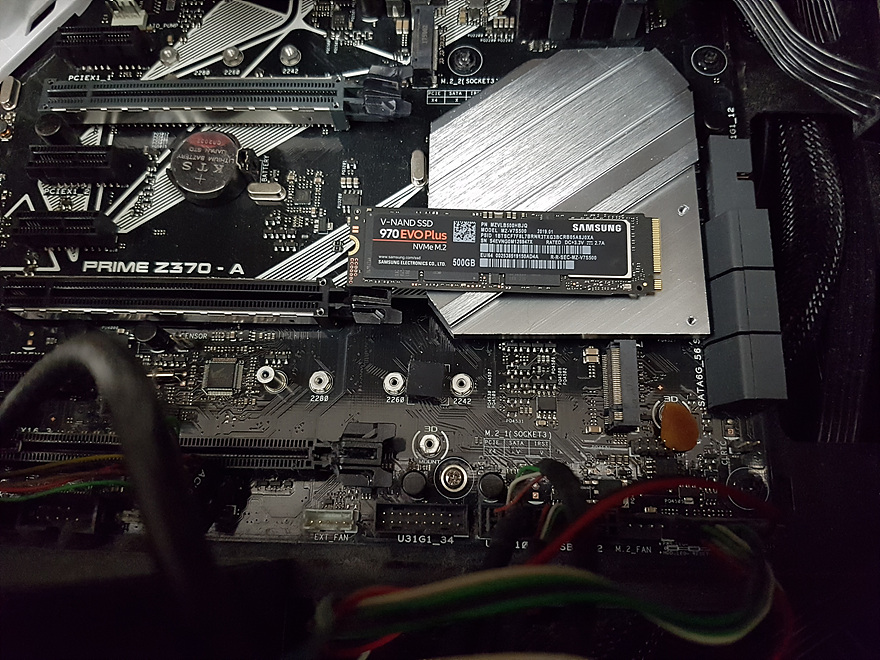

M.2 커넥터는 한쪽으로만 홈이 파져 있기 때문에 방향을 바꿔서 장착할 염려는 없다.

​

​

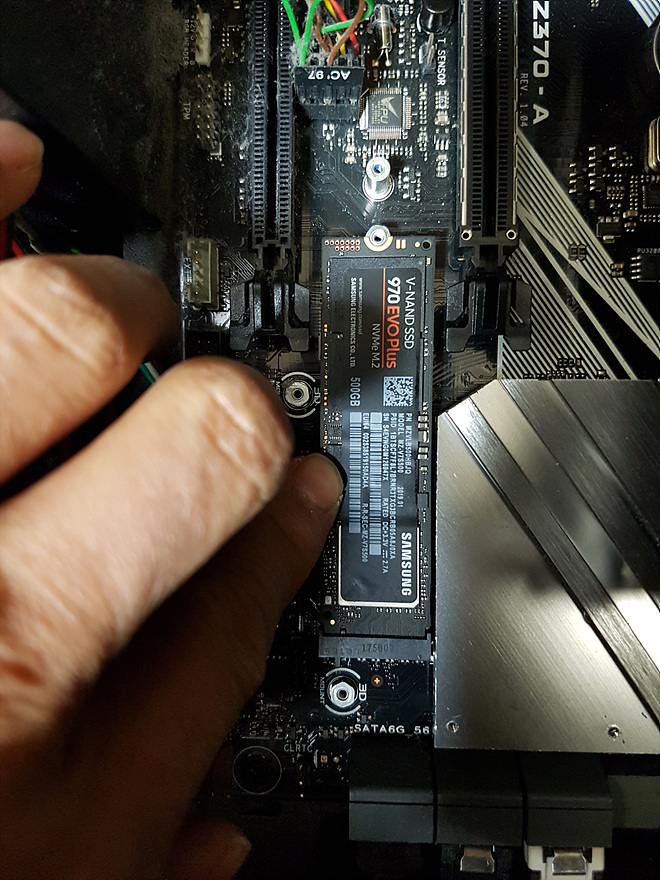

M.2 SSD를 끼우고 손을 놓으면 커넥터 반대 부분이 올라온다.

​

​

​

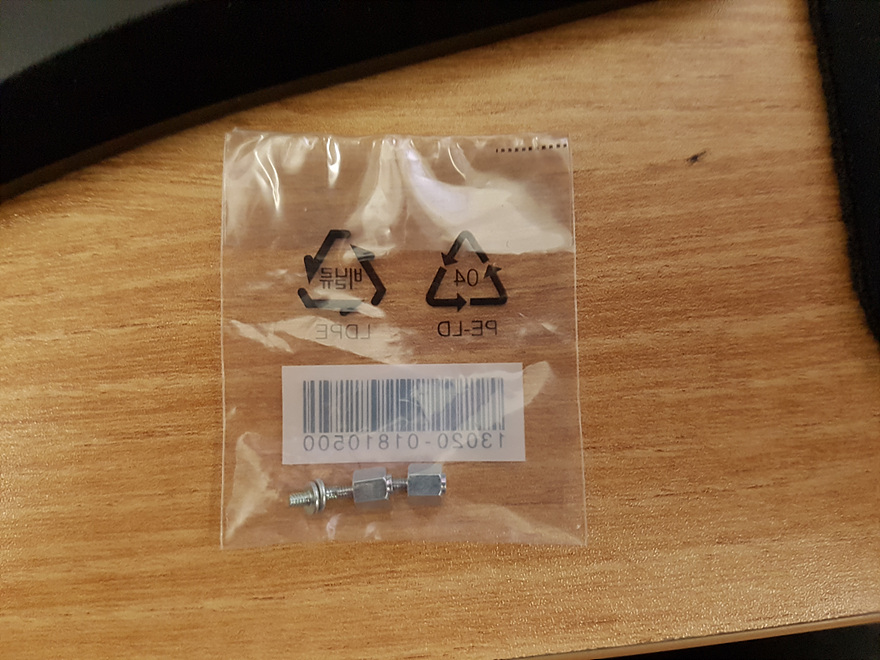

그렇기 때문에 메인보드 부속품으로 들어 있던

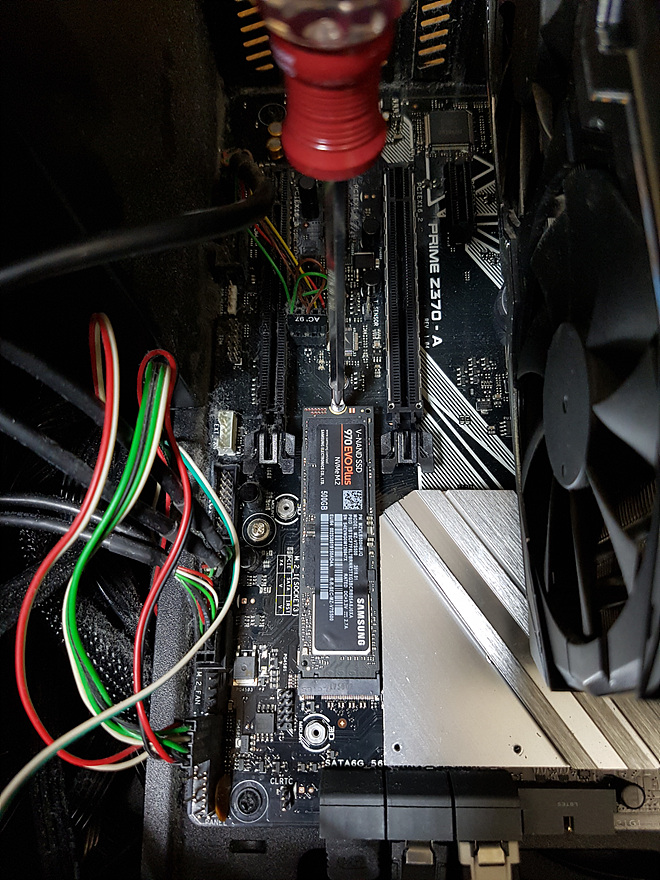

M.2 고정용 볼트와 너트를 이용하여 M.2 SSD 자체를 움직이지 않게 고정해 주어야 한다!!





위에 이거 설치하는거 필수다. 정 없다면 .... 그냥 고정 안시켜도 될듯 ( 나사를 안박아도 방열판이 눌러 줄거다.





볼트를 조일 때는 너무 세게 조이지는 말아야 한다.

어느 정도 살짝 힘이 들어가게 조였으면 그것으로 충분하다.

​

​

​

방열판 뒤에 붙어 있던 스티커 비닐을 떼어 내고

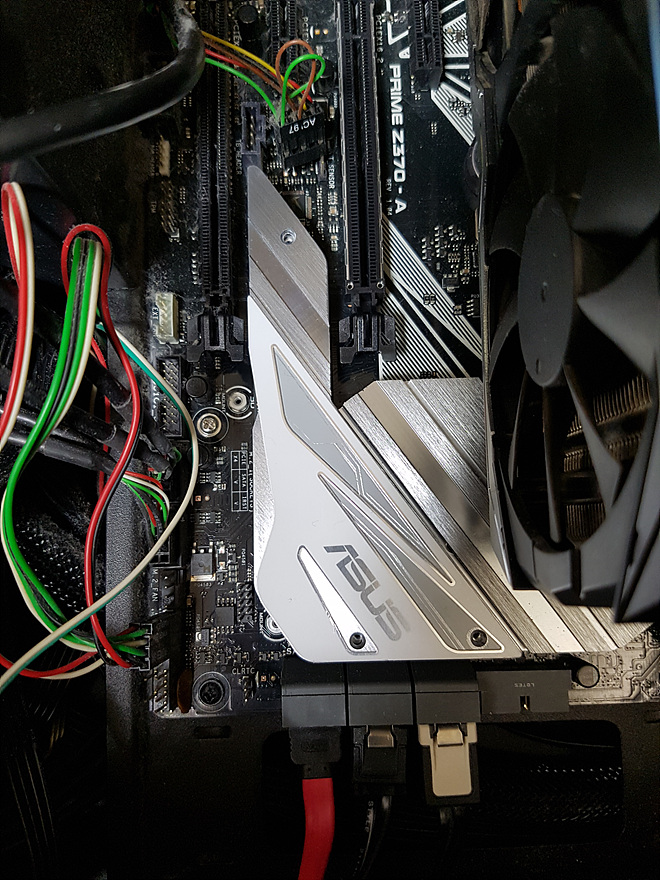

그대로 M.2 SSD 위에 덮는다.

​

​

그리고 풀어두었던 볼트(나사) 3개를 조여서 마무리 한다.

​

​

​

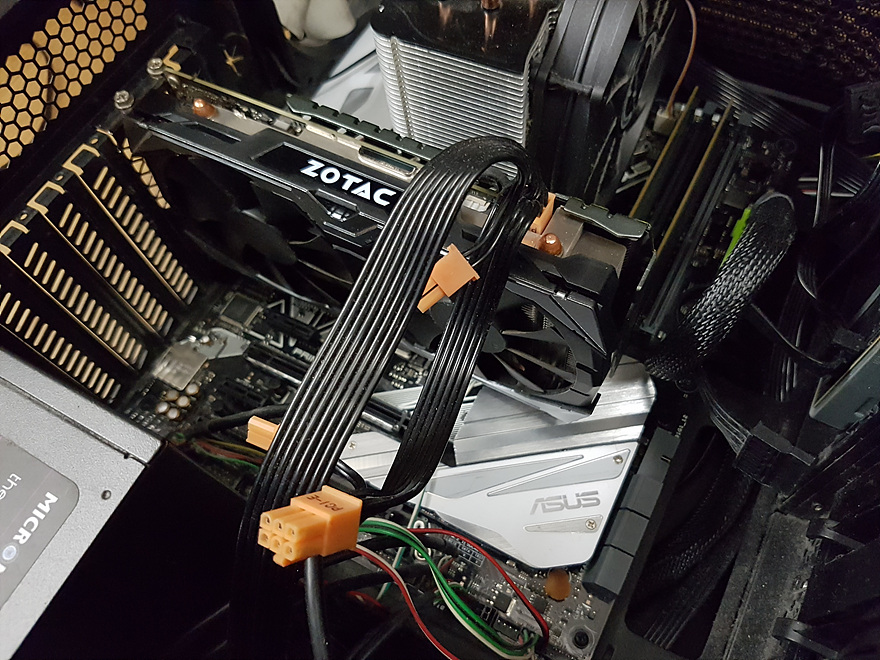

작업의 효율성을 위해 떼어 두었던 그래픽 카드도 다시 장착하고

그래픽 카드 전원선도 연결해 주고

본체 설정은 마무리!!
